推进电机综合测试系统主要由电力测功机、AFE可调直流电源、AFE能量回馈系统等组成,适用于500kW大功率推进电机及其控制器的综合性能测试。
发布日期:2022-06-28 17:21:15

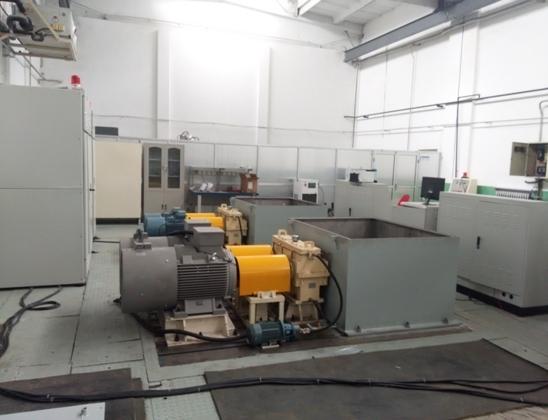

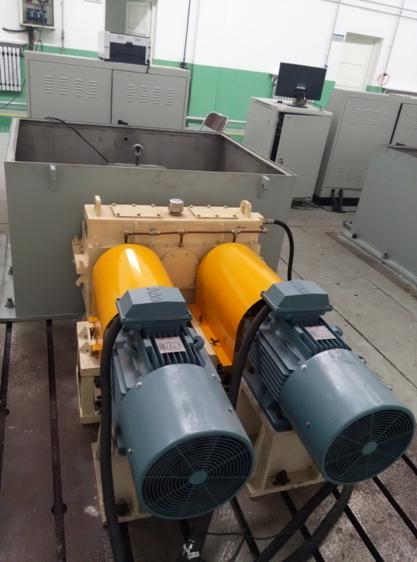

主推电机控制器试验台主要由电源及加载电传动系统、产品安装及功率扭矩加载平台、自动化测试与控制系统等组成的。电源及加载电传动系统包括:可编程AFE直流稳压电源、测功机加载系统(包括测功机变频驱动系统和AFE回馈前端)。产品安装及功率扭矩加载平台包括:基础平台、安装底座(带围栏水箱)、产品专用转接夹具、齿轮变速箱、通用产品联轴器、设备联轴器及防护套扭矩、传感器、电力测功机两台、标定装置。数据监控及通讯系统包括:仪表控制柜、计算机数据处理单元、数据采集单元、打印机、前端信号采集器(含转矩、转速、电压、电流、温度传感器)、测功机专用软件。可用于推进电动机的出厂试验和型式试验。
系统总体功能指标
a) 提供被测试电动机的工作直流电源,同时将被试电动机消耗的能量以电能形式反馈至电网,减小试验过程电能的实际消耗,节约能源;
b) 向被测试电动机施加预设值的机械扭矩和功率;
c) 对被测试电动机的电气、机械性能参数进行数据采集、记录及分析处理;
d) 测试台采用交流变频加载方式,加载电机正反两个方向功能相同并具有相同的性能和精度;
e) 系统具有过载、短路、过电压、欠电压、超温、缺相等保护功能;
f) 能按照不同试件所需的参数显示、储存、打印、绘制各种量之间的曲线;
g) 可进行电机短路及空载试验、转矩特性试验、电机绕组温升试验、电机功率及效率测试试验、可靠性及耐久性试验、动态性能测试、过载能力测试、电机堵转试验等一系列电机性能试验;
h) 试验过程中对试验设备实行实时监控,当出现不正常情况,能自动执行相应的安全处理措施,以保证人员和设备的安全。
各个试验功能指标
1、 空载试验
试验时,将加在电枢上的电压从额定的30%到120%调节,取其中额定电压的30%、 50%、 80%、100%、120%六点记录数据,保持额定转速不变,同时读取电枢电压和励磁电流的数值。在电机热状态相同的条件下重复相同的过程,记录结果,检查测试结果重复性,保证各电压等下转速差值在±5r/min以内。
2、 负载试验
a) 额定负载试验
当水上推进电机工作在额定电压、额定频率、测功机给定额定转矩时确定被试电机额定电流,并校核额定转速。在水上推进电机热状态相同的条件下重复相同的过程,记录结果,检查测试结果重复性,保证测试的额定电流差值在±2A以内,转速差值在±5r/min以内。
b) 转速特性测定
被测电机在热稳定状态下,由额定转速开始,逐步加载到额定负载的120%,每个20%额定电流读取转速、负载电流、电枢电压的数值并记录实验数据,绘制相关的关系曲线。在电机热状态相同的条件下重复相同的过程,记录结果,检查测试结果重复性,保证曲线各个测试点数值误差范围在±1%。
