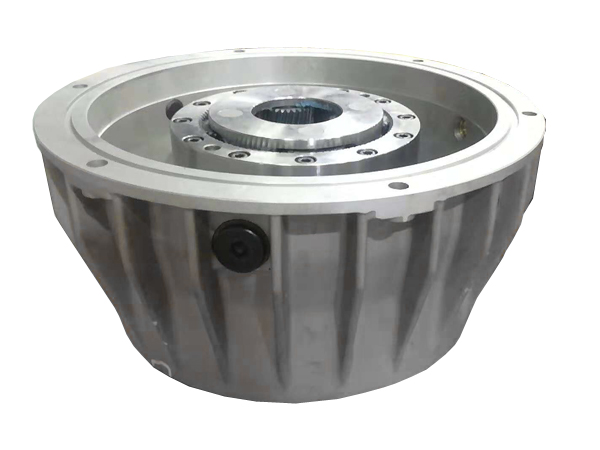

永磁同步盘式电机有着效率高、转矩波动小、噪声低、响应快、调速性好、运行可靠及控制性优良等优点，采用电流均衡策略减小控制系统转矩脉动对轴承的冲击，使系统性能达到优化。

发布日期：2022-06-28 17:53:15

咨询热线：0379-64327397 我要询价

产品详情参数指标维护保养成功案例试验视频

　永磁同步盘式电机的结构

　　1、永磁同步盘式电机结构

　　盘式永磁同步电机有多种结构型式。基本型,是由--个盘(平面)形的定子和个盘式转子组成,中间有-个轴向气隙，称为单定子、单转子型,或称为单气隙型。这种结构如图1所示。

永磁同步盘式电机结构

　　2、主磁路结构

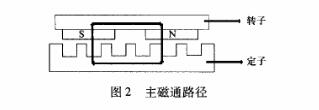

　　盘式永磁同步电机的电枢绕组是径向分布的,有导体位于永磁体前方的面上,当永磁体由原动机拖至同步转速时,将会在气隙中产生与电枢绕组交链的旋转磁场，从而感应出三相交流电动势。盘式永磁同步发电机的磁场分布比较复杂。图2给出了盘式永磁同步电机的简化模型及其主磁通路径。从图中可以看出,永磁体的磁通从N流出，穿过气隙,然后经过定子铁心，再穿过气隙,到达永磁体的S, 后穿过转子磁轭回到N,即N气隙定子铁心气隙S转子磁轭-N。

永磁同步盘式电机结构
