所属分类：轮毂电机系列
电机功率10kw--50kw可按用户技术要求定制
发布日期：2022-06-28 17:43:59
永磁同步轮毂电机多用于新能源车辆电驱动系统,是合能工程师潜心研发的一款为纯电动汽车提高续航里程的产品,能大幅增加车厢可利用空间,以其小型化,效率高,高转矩密度等优势得到了众多车企的认可.
一． 技术指标
|
电机类型 |
外转子永磁同步 |
额定电压 |
380VAC |
|
额定电流 |
90A |
峰值电流 |
185A |
|
额定功率 |
20KW |
峰值功率 |
40KW |
|
额定转速 |
200rpm |
峰值转速 |
500rpm |
|
额定转矩 |
955Nm |
峰值转矩 |
1910 Nm |

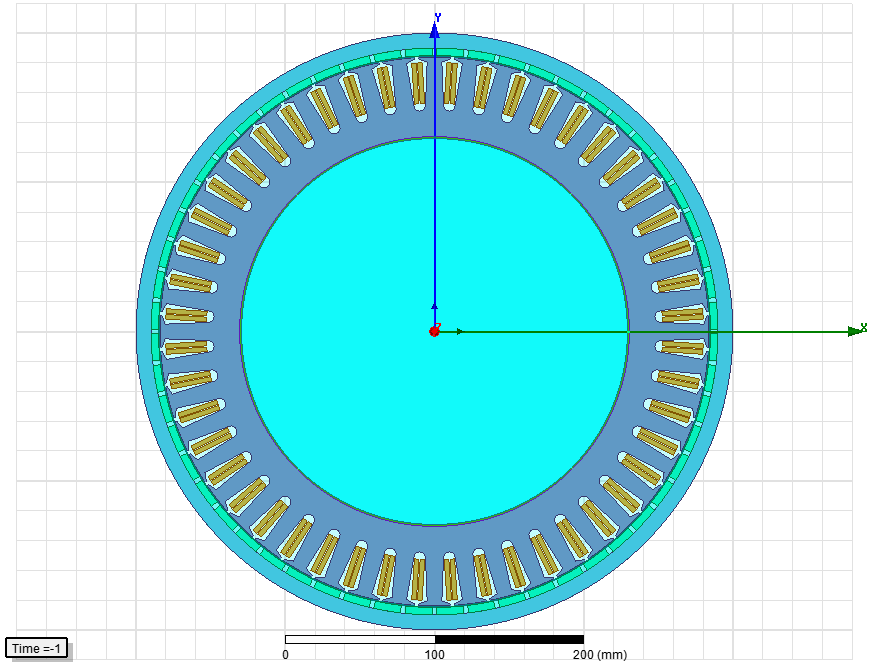

二． 结构参数
|
定子外径 |
368 |
定子内径 |
260 |
|
转子外径 |
400 |
转子内径 |
370 |
|
磁钢厚度 |
5.0 |
极弧系数 |
0.85 |
|
槽数 |
48 |
极数 |
56 |
|
铁芯长度 |
200 |
磁极型式 |
表贴式 |
|
绕组形式 |
分数槽集中 |
铁芯材料 |
50W270 |
|
节距 |
1 |
并联路数 |
1 |
|
匝数 |
4 |
并绕股数 |
50 |
|
接法 |
Y |
线规 |
0.63 |
